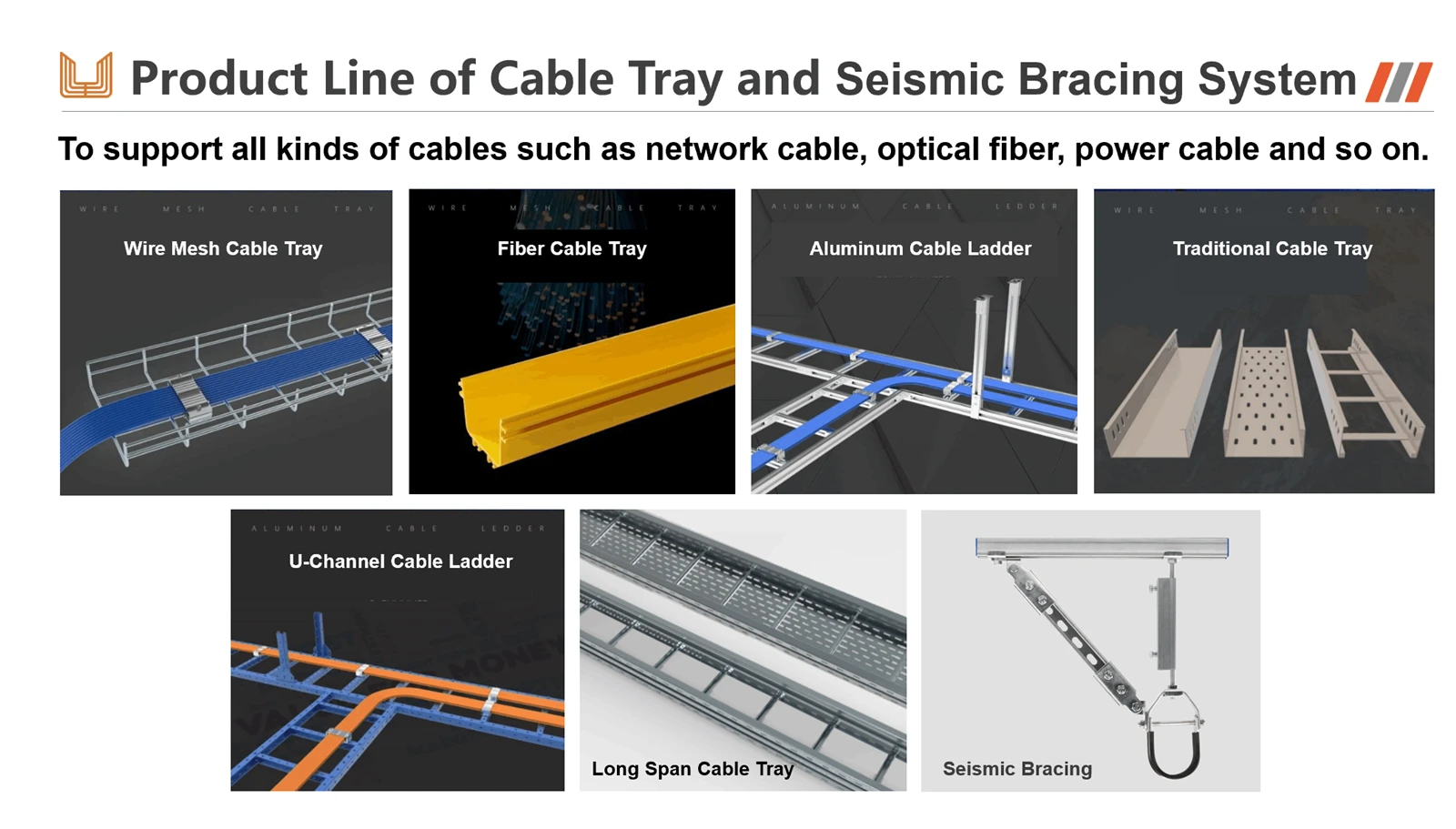

1. Grafic de comparație a tipurilor de tavă de cablu
Acest grafic vă ajută să selectați rapid cel mai potrivit tip de tavă de cablu pe baza cerințelor specifice ale proiectului, cum ar fi disiparea căldurii, capacitatea de încărcare, mediul și tipul de cablu.
| Caracteristică | Tavă la scară | Perforat / tavă | Tavă de fund solid | Plasă de sârmă / tavă |
| Structura | Este format din două șine laterale conectate de o serie de trepte, similare cu o scară. | Dispune de o bază solidă cu deschideri de ventilație (sloturi sau găuri). | O tavă complet închisă, cu o bază solidă, continuă și fără deschideri. | O grilă - ca structura realizată din fire de oțel sudate. |
| Avantaje | 1.. Disipare excelentă a căldurii. 2. Capacitatea de rulare cea mai mare -. 3.. Cabluri ușor de asigurat cu cravate sau clase. |
1. Disiparea căldurii bune. 2. oferă suport continuu pentru cabluri. 3. oferă mai multă protecție decât o tavă cu scară. |
1. oferă o protecție maximă pentru cablurile sensibile. 2. Excelent EMI/RFI Shielding. |
1.. Extrem de flexibil; Ușor de îndoit, tăiat și modelat pe site -ul -. 2.. Lightweight și rapid de instalat. |
| Dezavantaje | Oferă un suport slab pentru cablurile de diametru mici -, care pot scădea între tregi. | Oferă o disipare a căldurii și o capacitate de încărcare ușor mai mică în comparație cu tăvile cu scări. | 1.. Cea mai slabă disipare a căldurii. 2. umiditatea și resturile se pot acumula în interior. |
1. Capacitatea de rulare cea mai mică -. 2. oferă suport discontinuu pentru cabluri. |
| Cel mai bun pentru | Cabluri de alimentare, cabluri mari de control - și aplicații care necesită întinderi lungi și sarcini grele. | Rulații mixte de cabluri de putere și control de diametru mic până la mediu -, unde suportul continuu este benefic. | Cabluri de instrumentare sensibilă, fibră optică sau de date care necesită protecție maximă și protejare de interferențe. | Centre de date, camere de server, Light - cabluri de telecomunicații de serviciu și instalații cu căi de rutare complexe. |
| Disiparea căldurii | ★★★★★★ (Excelent) | ★★★★★ ☆ (bine) | ★★ ☆☆☆ (sărac) | ★★★★★★ (Excelent) |
| Puterea structurală | ★★★★★★ (cel mai mare) | ★★★★★ ☆ (Înalt) | ★★★★ ☆☆ (mediu) | ★ ☆☆☆☆ (cel mai mic) |
导出到 Google 表格
2.. Greșelile și prevențiile comune de instalare a tăvii prin cablu
Această listă evidențiază problemele frecvente găsite în timpul supravegherii și acceptării site -ului, ajutându -vă să îmbunătățiți calitatea și siguranța proiectului, abordându -le proactiv.
Greșeala 1: Distanță de asistență incorectă sau excesivă
Consecinţă:Tava se ridică între suporturi, depășind limita sa de deviere. În timp, acest lucru poate duce la oboseală și eșec structural.
Prevenții:
Urmați cu strictețe graficul de specificații de încărcare a producătorului față de span atunci când proiectați și instalați suporturi.
Adăugați întotdeauna suporturi suplimentare la 30-60 cm (1-2 ft) de orice montare, cum ar fi coatele, tricourile sau crucile.
Asigurați -vă că toate suporturile sunt instalate pe același plan pentru a preveni răsucirea stresului pe sistemul de tavă.
Greșeala 2: Jumpe de legătură lipsă sau instalate în mod necorespunzător
Consecinţă:Continuitatea electrică a sistemului de tavă este ruptă, ceea ce face ca terenul de siguranță să fie ineficient. În timpul unei condiții de defecțiune, tava poate deveni energizată la tensiuni periculoase în loc să conducă în siguranță curentul la sol.
Prevenții:
Specificați în documentele de instalare că „Jumperii de legătură sunt necesare de la toate punctele de conectare sudată -}."
În timpul inspecției, verificați nu numai prezența jumperilor, ci și că suprafețele de contact au fost curățate de vopsea și că șuruburile sunt strânse în siguranță.
Utilizați un ohmmeter de rezistență scăzut - pentru a măsura rezistența dintre două puncte îndepărtate ale sistemului de tavă; Valoarea ar trebui să fie aproape de zero.
Greșeala 3: marginile tăiate lăsate netratate după - fabricarea site -ului
Consecinţă:Pentru tăvile din oțel galvanizat, tăierea expune oțelul brut și distruge stratul de protecție de zinc. Această margine neprotejată devine punctul de plecare pentru rugină și coroziune, care se poate răspândi și reduce semnificativ durata de serviciu a tavii.
Prevenții:
Solicitați contractantului să aplice cel puțin două straturi ale unui zinc - vopsea bogată (spray de galvanizare la rece) pe tot câmpul - suprafețe tăiate sau găurite.
În mod specific, inspectați toate tăieturile, găurile și modificările pentru tratamentul anti -- coroziune în timpul verificărilor de calitate.
Greșeala 4: Utilizarea elementelor de fixare și armăturilor necorespunzătoare
Consecinţă:
Nepotrivire materială:Utilizarea șuruburilor din oțel de carbon pe un sistem de tavă din oțel inoxidabil va provoca coroziune galvanică.
Rezistență insuficientă:Folosind șuruburile de grad Standard - unde sunt specificate elementele de fixare ridicate - pot fi specificate integritatea structurală a conexiunilor.
Prevenții:
Mandat ca toate plăcile, șuruburile, piulițele și accesoriile să fie furnizate de producătorul original de tavă sau să fie de același material și grad ca tava în sine.
Verificați certificatele de materiale pentru elemente de fixare și accesorii în timpul inspecției de primire a materialului.
Greșeala 5: depunerea cablurilor dezorganizate și întrețesute
Consecinţă:
Interferența semnalului (Crosstalk) apare atunci când cablurile de putere și date sunt rulate în apropiere, paralelă.
Disiparea slabă a căldurii reduce ampacitatea (curentul - capacitatea de transport) a cablurilor de alimentare.
Întreținerea viitoare, îndepărtarea sau adăugarea de cabluri devin extrem de dificile.
Prevenții:
Dezvoltați un plan clar de rutare a cablurilor înainte de începerea instalării.
Utilizați clapele de cablu pentru cabluri de alimentare și legături de cablu pentru a aranja perfect cablurile de control în straturi sau grupuri organizate.
Aplicați un "fund - sus, strat - de - strat" Practică de instalare pentru a menține un aranjament ordonat pe parcursul rulării.
